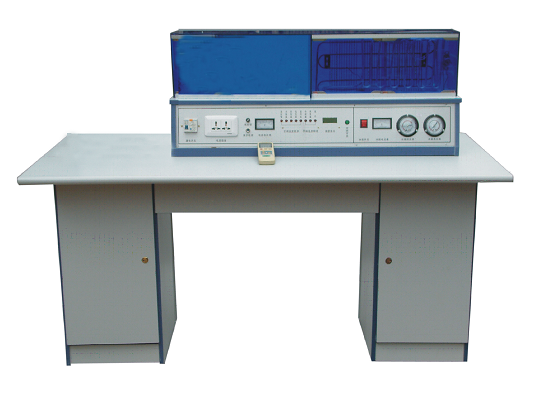

SBK-DBX電冰箱綜合實驗實訓考核裝置

一、適用范圍:適用于職業學校、技校、大中專院校。
二、主要技術參數與功能:
1、工作電源AC220V±10%,50H2。
3、噪聲:
37-44dB,
 4、環境溫度-10℃到40℃。
5、相對濕度≤85%(25℃)。
6、輸入功率<1KVA
7、實驗臺規格1600×700×1180mm
8、環境溫度-100C到400C。
9、人身安全保護功能:該設備具有漏電保護裝置,地線浮空。
10、壓縮機功率: 冰箱:1/10ph
制冷劑類型:冰箱:R12
11、具有溫度巡測功能,數碼顯示,即溫度巡測器可檢測制冷制熱實驗設備的各關健部位的工作溫度,提供實驗數據。
12、具有壓力檢測功能,檢測空調器與電冰箱的高壓壓力與低壓壓力供實驗分析故障判答。
13、具有電流、電壓檢測功能,顯示設備工作時電壓與電流觀察機器是否正常工作。
14、純軟件模擬仿真制冷、制熱全過程。
15、具有電腦板故障演示功能(演示電腦板的常見故障及排除方法詳見說明書與教學演示軟件)
16、利用演示軟件,演示電冰箱制冷、空調器制冷制熱的全部工作過程。
17、演示軟件提供50多種電冰箱、空調器的電路原理演示使學生思維更加豐富。
18、將電冰箱、全方位解剖,同時還保證單獨進行空調的制冷制熱、模式運轉及電冰箱制冷運行等實驗,使學生掌握冰箱、空調器的運行原理,使用方法,故障原因及排除方法。
三、部分軟件演示項目(詳見全套演示軟件)
空調冰箱系統流程實習項目:
1、普通單門電冰箱系統流程
2、雙門直冷式電冰箱制冷系統流程
3、雙門間式電冰箱制系統流程
4、單門直冷式電冰箱電控系統流程
5、雙門間冷式電冰箱電控系統流程
6、熱敏電阻溫控器系統流程
7、GR204EIC溫控器系統流程
8、BCD-125W型風冷電子溫控雙門雙溫電冰箱
9、典型直冷雙系統電冰柜制冷系統原理實驗
10、典型直冷雙系統電冰箱電路原理實驗
11、電冰箱雙制冷系統原理實驗
12、風冷單系統電子溫控電冰箱控制原理實驗
13、分體式熱泵型空調器系統流程
14、分體式熱泵型空調電控器系統流程
15、窗式電泵型空調器電控系統流程
16、風冷柜式空調器電控系統流程
17、電冰箱動態演示系統
18、分體式熱泵型空調器動態演示系統
19、東芝窗式空調器電路實驗
20、分體空調控制電路實驗
21、海爾一拖二空調器制冷系統實驗
22、三門豪華型電冰箱電路原理實驗
23、萬寶無霜電冰箱電路原理實驗
24、微電腦控制程序?qū)嶒?yàn)
25、一拖三式制冷循環實驗
26、一拖四式制冷循環實驗
四、電冰箱實驗.實訓.考核故障產生及辦法
|
				 故障名稱  |

				 故障產生辦法  |
|
					 漏氟  |

					 從截止閥I充氣口放氟  |
|
					 氟太多  |

					 從截止閥I充氣口加氟至1安培電流  |
|
					 壓縮機吸氣口堵塞  |

					 關截止閥I,全關即全堵,半關即半堵  |
|
					 壓縮機過載保護器  |

					 用壞的過載保護器換去好的過載保護器  |
|
					 壓縮機啟動電容器故障  |

					 用不配的或擊穿了的電容換掉好的電容器  |
|
					 不制冷  |

					 斷開溫控器制冷接點  |
|
					 不停機  |

					 短接溫控器制冷接點  |
五、電冰箱常見故障現原因與排除方法
|
				 故障現象  |
				 故 障 原 因  |

				 排 除 方 法  | |
|
					 壓縮機不啟動  |
					 1.電源保險絲燒斷  |

					 查明后,更換保險絲  | |
|
					 2.插頭和插座接觸不良或內部斷線  |

					 把插頭插緊,臺有斷路應接牢  | ||
|
					 3.溫度控制器旋鈕旋在“停”點  |

					 將溫度控制器旋鈕旋到“中”點  | ||
|
					 4.電源電壓太低,低于額定電壓的15%  |

					 升高電壓至187伏以上或裝穩壓器  | ||
|
					 5.電源線太長太細造成電壓降太大  |

					 調換電源線  | ||
|
					 6.溫度控制器的感溫元件漏氣或接點燒毀  |

					 更換同型號溫度控制器  | ||
|
					 7.啟動器或啟動電容損壞  |

					 修理或更換  | ||
|
					 8.熱保護器損壞  |

					 修理或更換  | ||
|
					 9.壓縮機電機啟繞組或運行繞組斷路  |

					 按原線徑、匝數、節距繞制更換  | ||
|
					 10.壓縮機“軋煞”或“卡缸”  |

					 開殼修理或更換壓縮機  | ||
|
					 11.壓縮機電機內引線脫落  |

					 開殼把內引線插牢  | ||
|
					 壓縮機能啟動,但不能正常運行  |
					 1.電壓波動過大,電壓過高  |

					 安裝自耦調壓器穩壓到額定值  | |
|
					 2.電冰箱熱負荷過大,處于短時間超負荷運行,使熱保護器跳開  |

					 在高溫季節,盡可能不要一次放入過多食品  | ||
|
					 3.運行電流過大,使壓縮機電機繞組絕緣局部短路  |

					 針對故障原因進行排除,如屬壓縮機電機繞組局部短路,應開殼修理壓縮機電機  | ||
|
					 4.啟動器或熱保護器與壓縮機不匹配  |

					 應調換與壓縮機匹配的啟動器或熱保護器  | ||
|
					 壓縮機長時間運轉,電冰箱不降溫  |
					 1.制冷劑不足或泄露  |

					 補充或經檢漏補焊后充灌制冷劑  | |
|
					 2.制冷系統臟堵或冰箱  |

					 調換臟堵部件,放掉制冷系統中制冷劑,重新抽真空干燥,充灌制冷劑  | ||
|
					 3.壓縮機內排氣系統發生故障  |

					 拆修或調換壓縮機  | ||
續表
|
				 故障現象  |
				 故 障 原 因  |

				 排 除 方 法  |
|
					 壓縮機運轉不停,箱內溫度過低  |
					 1.溫度控制器調節旋鈕在“不停”點  |

					 將旋鈕旋到“中民”  |
|
					 2.溫度控制器觸點粘連  |

					 用細砂紙將觸點表面打磨光亮,修復  | |
|
					 3.溫度控制器感溫管裝夾松脫  |

					 將感溫管在原裝位置重新固定牢固  | |
|
					 4.錯接三端子溫度控制器線路  |

					 改正錯接線路  | |
|
					 5.熱敏元件短路或電阻值變小  |

					 更換新的熱敏電阻元件  | |
|
					 6.設有在間斷電器的觸點粘連或動作機構失靈  |

					 與修復溫度控制器觸點粘連方法一樣  | |
|
					 壓縮機只有“嗡嗡”聲而不啟動,熱保護器反復跳開  |
					 1.電源電壓過低  |

					 安裝自耦調壓器穩壓到額定值  |
|
					 2.啟動器失靈  |

					 調整或更換啟動器  | |
|
					 3.壓縮機電機啟動繞組斷路  |

					 按原啟動繞組技術參數繞制或更換壓縮機  | |
|
					 4.壓縮機“軋煞”或“卡缸”  |

					 開殼修理或更換壓縮機  | |
|
					 5.制冷系統內充灌制冷劑過多,造成壓力過高負荷過重  |

					 緩慢放掉一些制冷劑  | |
|
					 壓縮機開停次數頻繁  |
					 1.溫度控制器感溫松脫  |

					 將感溫管與蒸發器表面夾緊  |
|
					 2.蒸發器霜層太厚,傳熱性能差  |

					 化掉蒸發器霜層  | |
|
					 3.溫度控制器調節范圍太小  |

					 調整溫度控制器差額螺絲,擴大控溫范圍  | |
|
					 4.箱內存放食品過多,壓縮機負荷過重  |

					 根據電冰箱容積,食品存放量適當  | |
|
					 壓縮機運轉時噪聲大  |
					 1.放置的地板松地  |

					 加固地板或放在水泥地面  |
|
					 2.箱腳未調好  |

					 調整四只箱腳螺絲,使其平穩  | |
|
					 3.高、低壓管路或毛細管之間因縮機運轉碰撞時發出噪聲  |

					 用于輕輕移動管路,避免管路與管路、管路與箱體的碰撞  | |
|
					 4. 壓縮機固定螺絲松動  |

					 擰緊固定螺絲  | |
|
					 5.壓縮機固定用的減振膠墊壓的過緊、過松或老化  |

					 調整減振膠墊的松緊程度或更換新膠墊  | |
|
					 6.壓縮機內部噪聲增大或消振吊簧斷裂  |

					 更換壓縮機或修復活消振吊簧  | |
|
					 壓縮機能自動停開,但箱內溫度偏高  |
					 1.安裝位置不當,靠近熱源  |

					 移動電冰箱位置,遠離熱源  |
|
					 2.蒸發器結箱過厚  |

					 及時除霜  | |
|
					 3.溫度控制器調節旋鈕旋在“弱冷”點  |

					 將旋鈕旋到“中”點  | |
|
					 4.制冷劑輕度泄露或充灌過量  |

					 查漏補焊充灌制冷劑或放掉少量制冷劑  | |
|
					 5.冰堵  |

					 排除冰堵  | |
|
					 6.壓縮機電機運行電流過大  |

					 對壓縮機電機進行修理或更換壓縮機  | |
|
					 7.壓縮機效率降低  |

					 檢修或更換壓縮機  |
續表
|
				 故障現象  |
				 故 障 原 因  |

				 排 除 方 法  |
|
					 蒸發器不結箱  |
					 1. 制冷劑嚴重泄露  |

					 查漏、補焊,重新充灌制冷劑  |
|
					 2.壓縮機高、低閥片擊穿  |

					 開殼檢修或更換壓縮機  | |
|
					 3. 壓縮機高壓緩沖管斷裂  |

					 開殼檢修  | |
|
					 4.制冷系統臟堵  |

					 更換臟堵部件  | |
|
					 蒸發器結霜不全  |
					 1. 制冷劑部分泄露  |

					 查漏、補焊,重新充灌制冷劑  |
|
					 2. 輕微臟堵  |

					 更換臟堵部件  | |
|
					 3. 壓縮機效率降低  |

					 更換壓縮機  | |
|
					 4. 溫度控制器旋扭調在“弱冷”點(天冷時)  |

					 冬季把溫度控制器旋鈕調到“中”點  | |
|
					 蒸發器時而 結霜時而溶化  |
					 產生冰堵  |

					 對制冷系統重新進行抽真空、干燥、充灌制冷劑  |
|
					 蒸發器入口處有少量很實的霜或冰  |
					 產生局部冰堵  |

					 對制冷系統重新進行抽真空、干燥、充灌制冷劑  |
六、制冷制熱實驗臺組件配置清單:(每臺/2座配置)
1、冰箱蒸發器 1只
2、冰箱溫控器 1只
3、高壓表 1只
4、0~220V交流電表 1只
5、手閥 2只
6、視液鏡 1只
7、起動電容1只
8、漏電保護開關 1個
9、B型四腳開關 1只
10、圓形銅管 1套
11、箱壓縮機 1臺
12、實驗臺面板 1張
13、低壓表 1只
14、數顯溫度表 1只
15、0~5A電流表 1只
16、航空插 1只
17、指示燈 3只
18、三插件 1個
19、冰箱過濾器 1個
20、冰箱冷凝器 1個
溫度巡回檢測系統可分別檢測電冰箱各關鍵點的溫度值。
(一)、可檢測的關鍵點分別是:
1、正常環境溫度;;
2、電冰箱壓縮機;
3、電冰箱冷凝器;
4、電冰箱蒸發器。
(二)、數碼溫度檢測器
1、巡測開關是選擇檢測冰箱的各關鍵點的溫度。
2、數碼溫度顯示器檢測顯示冰箱各關鍵點工作溫度。
3、溫度測器顯示冰箱各關鍵點工作溫度,提供學生實驗、實訓分析。
4、 數碼溫度檢測器顯示"―――℃"時表示檢測器沒有檢測溫度是待機檢測狀態,顯示"HHH℃"時表示檢測溫度超過,
